|
|
|
酸性染料染色工艺的优化酸性染料染色工艺的优化 国家先进印染技术创新中心 山东中康国创先进印染技术研究院有限公司 张京彬 夏传银 刘淑云 张樱花 宁慧 摘 要：分析了酸性染料、中性染料的染色提升力、色牢度及上染速率曲线。结果表明：常规弱酸性染料红C-2RBL、黄C-3RL、蓝C-RL的优化用量为0.5%以下；耐缩绒型酸性染料红S-B、黄S-L、蓝S-R的优化用量为1.5%以下；伊索伦中性染料红NHF-S、黄NHF-S、蓝NHF-S的优化用量为2.0%以下；纽曲兰中性染料红M-B的优化用量为3.0%以下，黄S-2G、藏青M-BRX的优化用量为4.0%以下。为了保证染色的均匀性，常规弱酸性染料在60℃之前应缓慢升温；耐缩绒型酸性染料在70℃之前应缓慢升温；伊索伦中性染料和纽曲兰中性染料在70℃之前应缓慢升温；纽曲兰中性染料在80℃之前应缓慢升温。 关键词：酸性染料；中性染料；染色

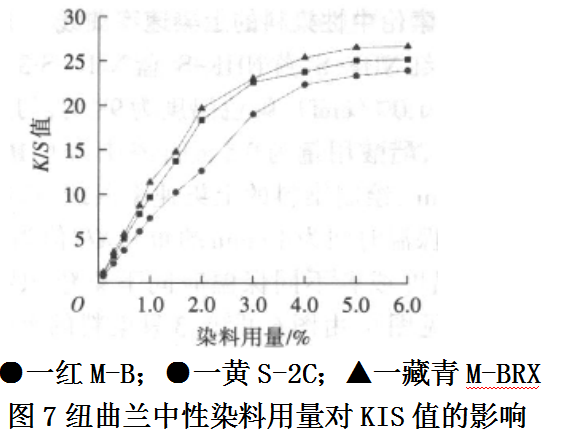

2.4纽曲兰中性染料 2.4.1纽曲兰中性染料的染色提升性 选择红M-B、黄S-2G、藏青M-BRX 3只中性染料，设定染色温度为98℃，匀染剂用量为0.5 g/L，醋酸用量为0.5 g/L，浴比为1:10，染色时间为40min，改变染料用量分别为0.1%、0.3%、0.5%、0.8%、1.0%、1.5%、2.0%、3.0%、4.0%、5.0%、6.0%(omf)，测试染料用量对布面K/S值的影响，结果如图7所示。由图7可以看出，红M-B染料用量低于3%，黄S-2G、藏青M- BRX染料用量低于4.0%时，染料具有良好的提升力；当染料用量超过此范围后，随着染料用量的增加，染色后布面K/S值增加缓慢。在实际生产过程中，要合理控制染料用量，否则容易引起染料浪费、色牢度降低、污水处理成本增大等一系列问题[11]。因此，将红M-B的最高使用量设定在3.0%，黄S-2G、藏青M-BRX的最高使用量设定在4.0%。

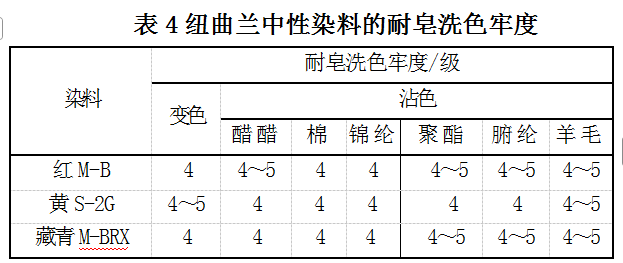

2.4.2纽曲兰中性染料的色牢度 为了更加合理地使用染料，避免染料用量过大引起成品色牢度降低，测试了染料的耐皂洗色牢度，结果如表4所示。由表4可以看出，红M-B染料用量为3.0%(omf)，黄S-2C、藏青M-BRX染料用量为4.0%(omf)时，染色后面料的耐皂洗色牢度均在4级或以上，能够满足染色后面料对色牢度的要求。

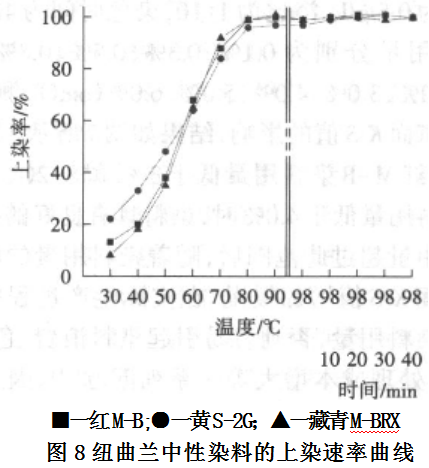

2.4.3纽曲兰中性染料的上染速率曲线 设定红M-B、黄S-2G、藏青M-BRX 3只染料用量均为1.5%(omf)，染色温度为98℃，匀染剂用量为0.5 g/L，醋酸用量为0.5 g/L，浴比为1:10，染色时间为40 min，绘制染料的上染速率曲线。以染色温度为98℃，保温时间为40 min的布面K/S值为100%，计算不同温度或者不同保温时间下染色织物的上染率，结果见图8。
由图8可知，3只染料的上染速率曲线一直比较接近，说明具有良好的配伍性；相对于常规弱酸性染料、耐缩绒型酸性染料及依索伦中性染料，纽曲兰中性染料上染速率要慢；在30℃保温10 min，红M-B的上染率为13%，黄S-2G的上染率为22%，藏青M- BRX的上染率为80/0；染色温度为80℃时，染料的上染率达到98%以上；在98℃保温30 min，染色后布面K/S值基本不再变化，染料的吸附一解吸过程达到平衡，因此在98℃保温30 min即可。 3结论 (1)常规弱酸性染料红C-2RBL、黄C-3RL、蓝C- RL的优化用量为0.5%以下 (2)耐缩绒型酸性染料红S-B、黄S-L、蓝S-R的优化用量为1.5%以下。 (3) 伊索伦中性染料红NHF-S、黄NHF-S、蓝NHF-S的优化用量为2.0%以下。 (4)纽曲兰中性染料红M-B 的优化用量为3.0%以下，黄S-2G、藏青M-BRX的优化用量为4.0%以下。 (5)染色过程中应设置较低的始染温度，常规弱酸性染料在60℃之前，耐缩绒型酸性染料在70℃之前，依索伦中性染料在70℃之前，纽曲兰中性染料在80℃之前，应缓慢升温。 参考文献： [1]李菊华，黄维河.锦纶酸性染料染色用匀染剂[J]，印染， 2023，49(8):39-42. [2]於琴，岳仕芳，锦氨针织物的翠绿色染色[J].印染，2022，48 (8):17-20. [3]王亚辉.生物基尼龙56及其混合纤维的染色性能研究[D].苏州：苏州大学，2022. [4]张彦博，徐真真，楚润善，等.生物基PA56织物的酸性染料染色[J]，印染，2021，47(11):5-8. [5]曹机良，曹毅，李莎莎.酸性荧光黄73对锦纶6的染色性能[J]，印染助剂，2015，32(1):41-44. [6]胡传国，刘宏东，李蒙蒙，等.弱酸性染料在生物基纤维PA56上的染色理论研究[J].印染，2021，47(7):11-15，20. [7]赵霞霞，张建国，周杰.生物基尼龙织物染色性能探究[J]， 染整技术，2021，43(4):33-36，39. [8]李宁宁，仓翌铭，李蒙蒙，等.生物基纤维PA56针织物的染色性能研究[J].针织工业，2021(2):47-51. [9]胡忠杰.环保型高色牢度锦纶超纤绒面革的染色工艺研究[J].中国皮革，2019，48(5):49-54. [10]钱建栋.棉尼龙混纺织物染色工艺研究[J].轻工科技，2016，32(11):97-100. [11]王华君，汤胥良，陆维敏，锦纶染色工艺的优化们.印染，2016，42(15):34-36.
|
